Замена штока г/цилиндра отвала диаметром 50мм

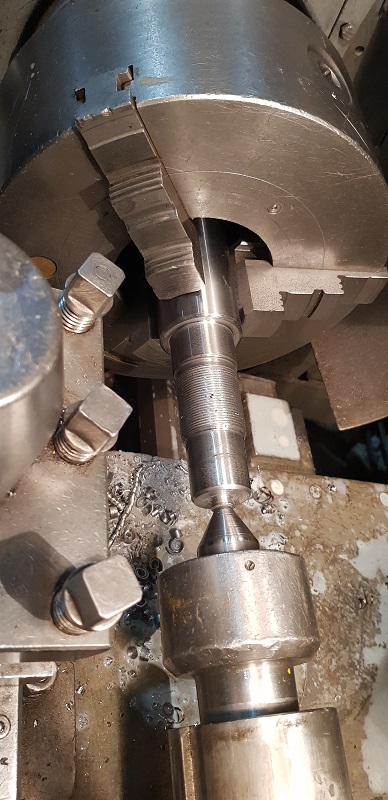

Токарная обработка поршневой стороны штока

Проблема, с которой обратился Заказчик

Сначала очевидная проблема — загнули оба штока гидроцилиндров отвала бульдозера. Следом еще две: надо быстро и дешево выправить штока. Еще одна проблема — не смогли открутить поршень.

Решение по ремонту

Правка штоков — сразу нет!

Нет такой технологии, которая бы позволяла недорого и без потери геометрии, с гарантией выправить шток.

Наше решение

Замена штока на новый, с сохранением старых проушин. Только в этом случае гарантируется 100% заменямость с сохранением всех эксплуатационных качеств гидроцилиндра. Тем более на диаметре 50мм это недорого).

Поршня мы естественно выкрутили бесплатно.

Технологический цикл замены штока г/цилиндра

В первую очередь мы производим конструкторские замеры — подбираем и покупаем штоковое полотно под существующие размеры.

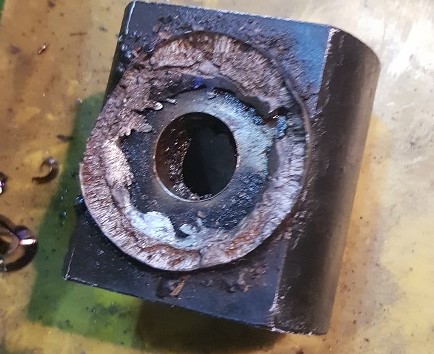

Вырезаем старую проушину.

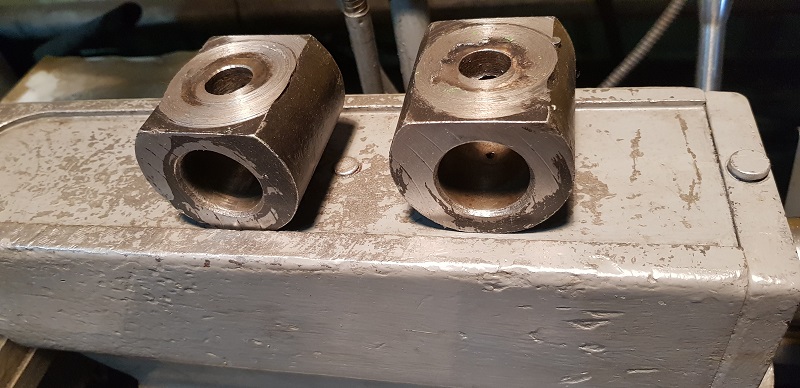

Обрабатываем проушину на токарном станке. При этом важно найти или изготовить технологическое центровочное отверстие.

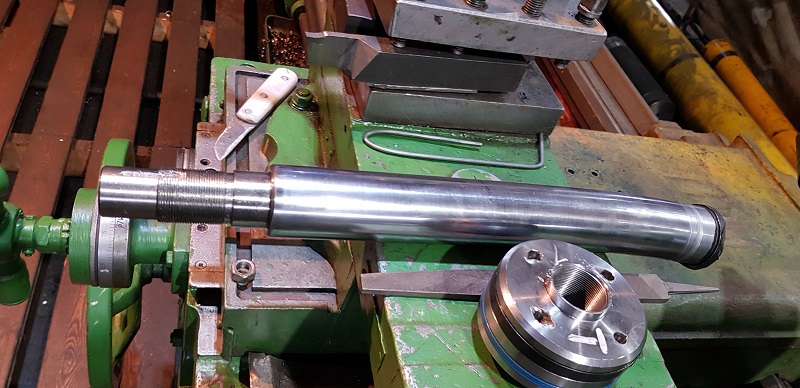

Производим токарные работы по изготовлению нового штока с учетом всех размеров существующего. Со стороны проушины изготавливаем технологический центровочный заход под проушину. Снимаем фаски под сварочный шов.
Стыковка проушины и нового штока.

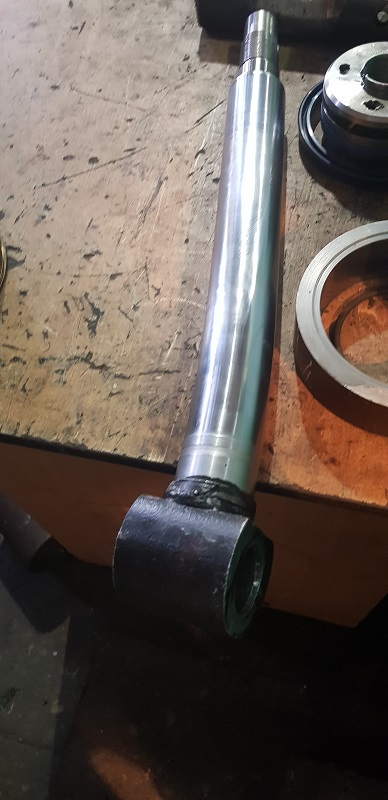

Сварочные работы.

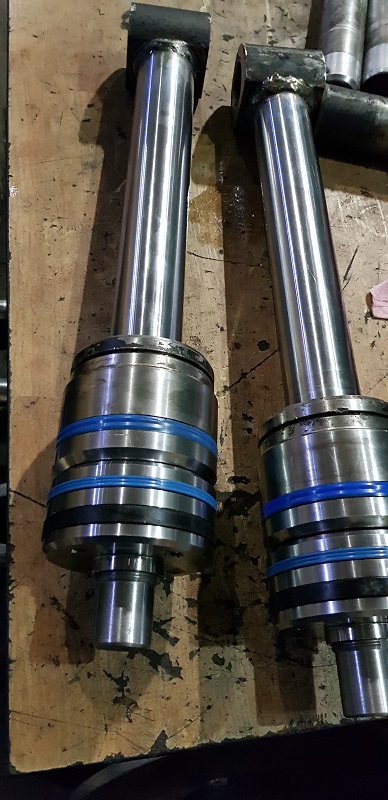

В конце — контрольная сборка.

Что необходимо для работы?

собственный станочный парк;
многолетний опыт ремонта штоков цилиндров;
квалифицированный персонал.

Если у Вас возникла необходимость произвести ремонт цилиндра, обратитетсь в нашу компанию по телефону: +7(982) 694-73-05 или по адресу: г.Екатеринбург, улица Электриков 14а. Работаем с регионами.

Ремонт гидроцилиндров

Распространенная ОШИБКА - просто обрезать проушину гидравлического штока болгаркой и приварить к новому штоку. В этом случае невозможно обеспечить необходимую соосность сопрягаемых деталей. Как результат - быстрая поломка штока в первые дни эксплуатации гидроцилиндра и необходимость повторной замены штока.

стоимость:

3000р. с учетом материалов за 1 шток
