Ремонт лабораторного пресса МС-500

замена сдвоенного насоса на шестеренчатый

Назначение пресса

Прессы лабораторные испытательные гидравлические МС-500 предназначены для испытаний образцов изделий строительных материалов на сжатие и проверки стандартных образцов бетонов по ГОСТ 10180, кирпича и других строительных материалов по ГОСТ 12801, ISO 9001, ASTM C 109, ASTM C 39, EN 196-1, DIN 18501, DIN 51220, DIN 51223 и др.

Описание проблемы

В нашу компанию обратился Заказчик со следующей проблемой: пресс работает, но не создает необходимое усилие. Т.е. не может разрушить испытуемый материал.

Что мы сделали

Произвели диагностику насосного агрегата гидротестером для определения роботоспособности насосов (высокого и низкого давления).
По результатам диагностики выявили неисправность насоного агрегата.
Согласовали с Заказчиком демонтаж и вскрытие насосов для определения причин неисправности.
По результатам вскрытия определили следующее. Насос высокого давления типа Н-400 (эксцентриковый, плунжерного типа) - "заклинен". Насос подпиточный низкого давления пластинчатый Нпл- предварительно исправен, однако отсутствовала соединяющяя муфта.
Так как в настоящее время данная модель эксцентрикового насоса не производится, мы обратились в специализированную мастерскую для его капитального ремонта. К сожалению, из-за отсутствия оригинальных запасных частей было принято решение о замене данного насоса на современный аналог ввиду экономической нецелесообразности ремонта последнего.
После изучения гидравлической схемы, паспорта пресса, был подобран новый шестеренчатый насос, по характеристикам близкий к эксцентриковому. При этом от подпиточного насоса НПл было решено отказаться. Данная процедура была согласована с Заказчиком.

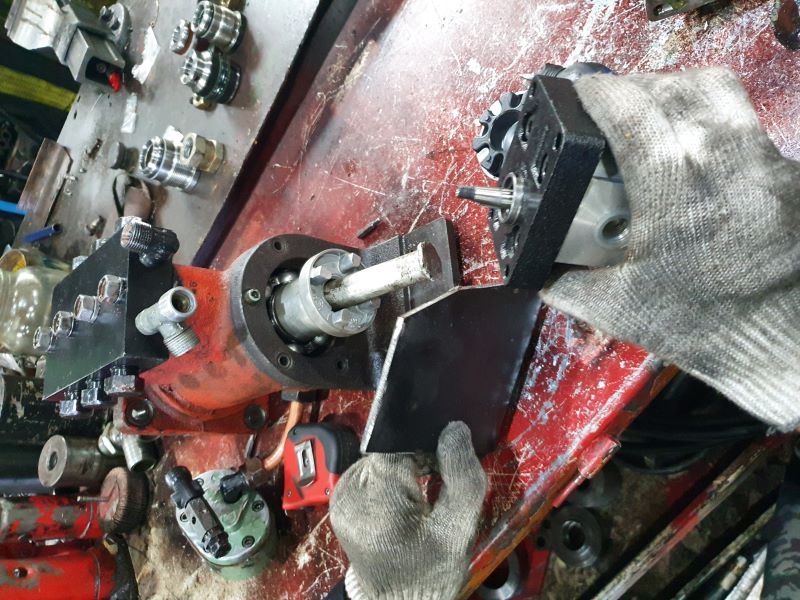

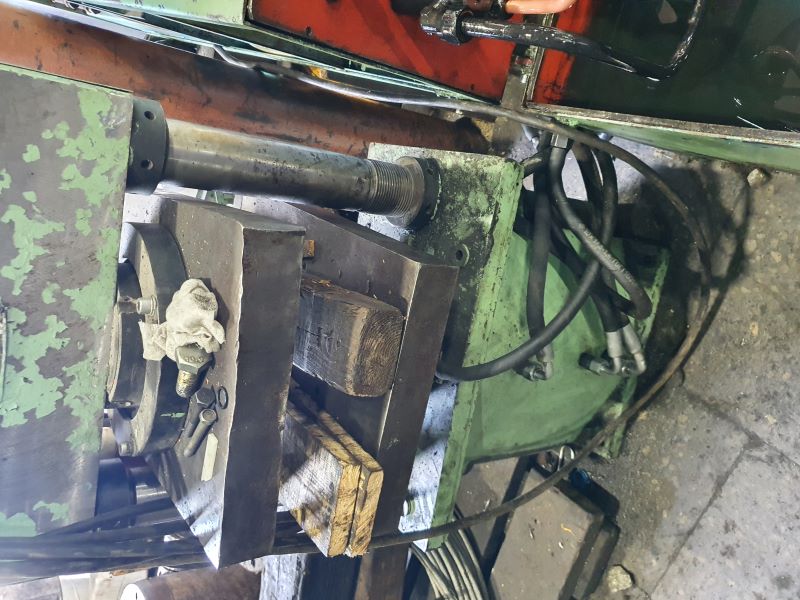

После заказа и доставки нового насоса, последний был адаптирован вместо старого насосного агрегата.

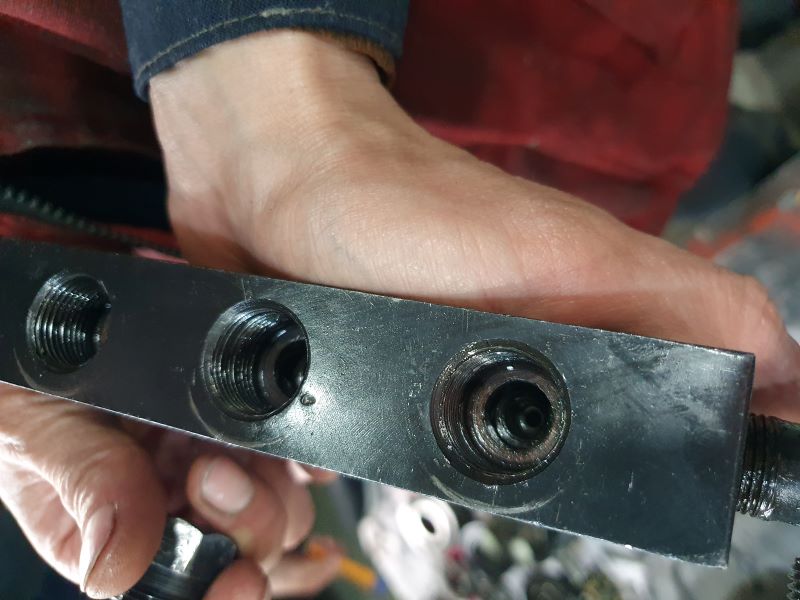

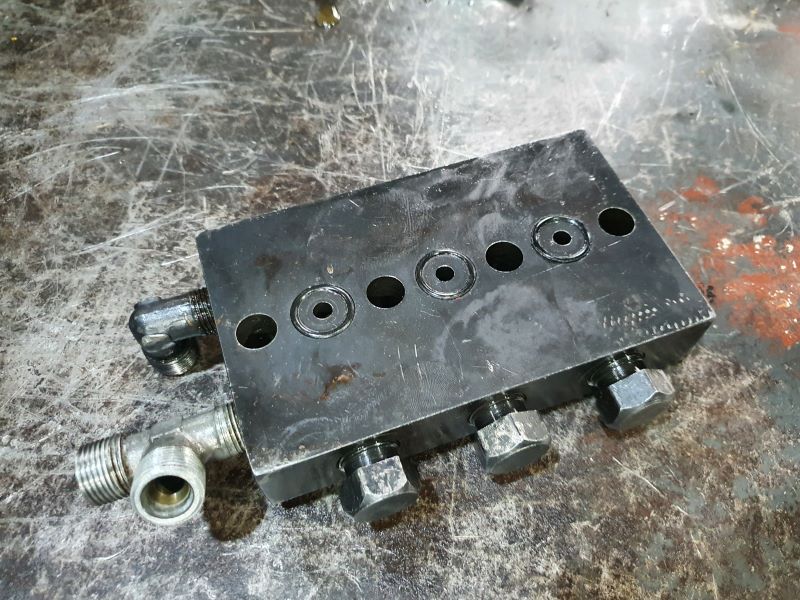

Для настройки выдаваемых параметров насосной станции были произведены работы по ревизию и ремонту гидрокомпонентов пресса.
После завршения всех работ пресс успешно прошел испытания и принят Заказчиком.

Как изменились характерстики пресса МС 500 после модернизации

Для начала необходимо пояснить работу сдвоенного насоса пресса, состоящего из насоса высокого давления (эксцентриковый) и подпиточного (пластинчатый Нпл).

Принцип работы г/станции пресса следующий: в первоначальный момент, для ускорения хода штока г/цилиндра, одновременно работают оба насоса. При этом основную работу (холостой ход) совершает подпиточный насос ввиду его большего объема в сравнении с эксцентриковым. Также подпиточный насос подает масло во всасывающюю полость эксцентрикового насоса. После того как матрицы силовой рамы начинают сжиматься, в г/системе нарастает давление и подпиточный насос отключается от напорной магистрали. В этот момент остается работать только насос высокого давления.

Матрицы начинают медленно, но сильно сжимать заготовку, пока последняя не разрушиться.

Итак. В результате произведенной модернизации из-за отсутствия подпиточного насоса уменьшилась скорость холостого хода (быстрый подвод матриц). Однако скорость рабочего хода не изменилась (здесь надо отметить что в принципе возможен монтаж сдвоенного насоса, по своим характеристикам полностью повторяющий параметры оригинальной пары насосов, но ввиду значительного срока ожидания от данного варианта Заказчик отказался).

В целом, из-за нечастого применения данного пресса общее время проведения испытаний практически не изменилось. При этом пресс развивает необходимое паспортное усилие.

Еще больше фото и видео работ у нас в Инстаграмм

https://instagram.com/tgmservis

#тгмсервис

Ремонт прессов

основная трудность в ремонте такого типа прессов заключается в отсутствии документации и запасных частей так как в большинстве своем они больше не выпускаются

стоимость:

61 т.р. с учетом запасных частей
