Ремонт стрелы экскаватора Hitachi-ZX-850-3

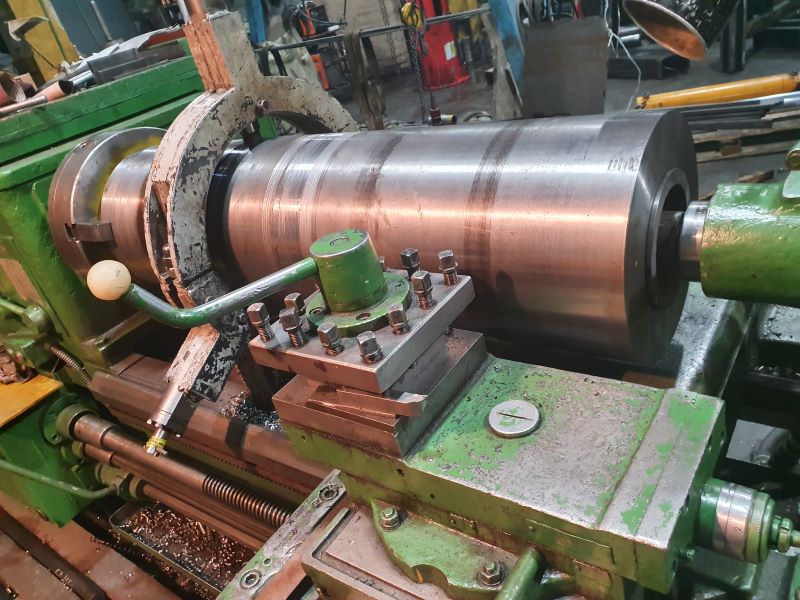

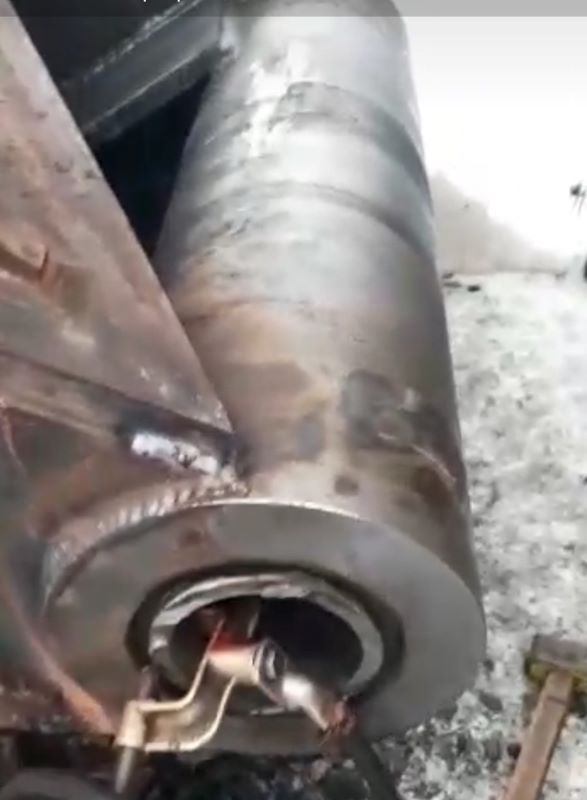

изготовление силовой гильзы (из 2х составных частей)

сборка и финишная обработка силовой гильзы

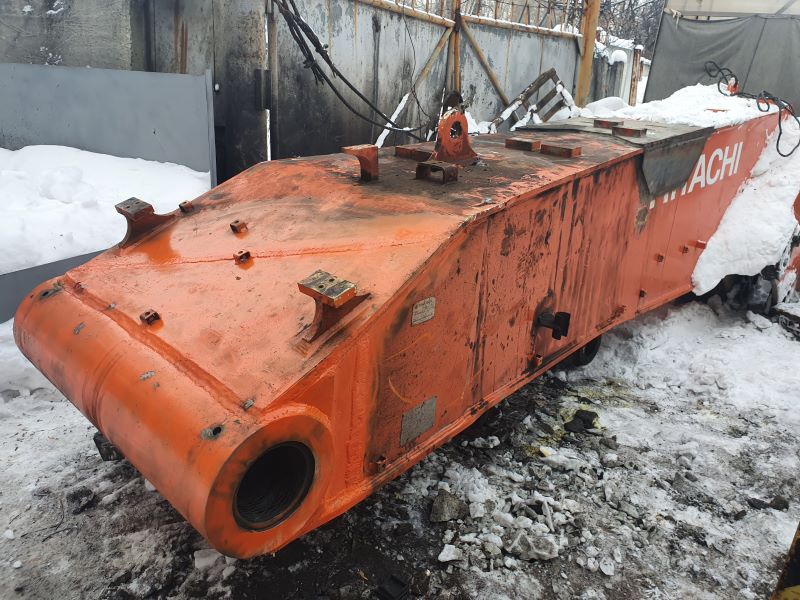

Крупногабаритный экскаватор Хитачи ZX-850-3

На этой модели установлена стрела длиной 7,1 метров и рукоять в 2,95 метра. Рабочий вес этой модели 80500 кг. Максимальный объем ковша 4,5 м.куб. Максимальная глубина копания экскаватора (мм)-7140. Усилие на ковше (кН) ISO-472.

Причина обращения

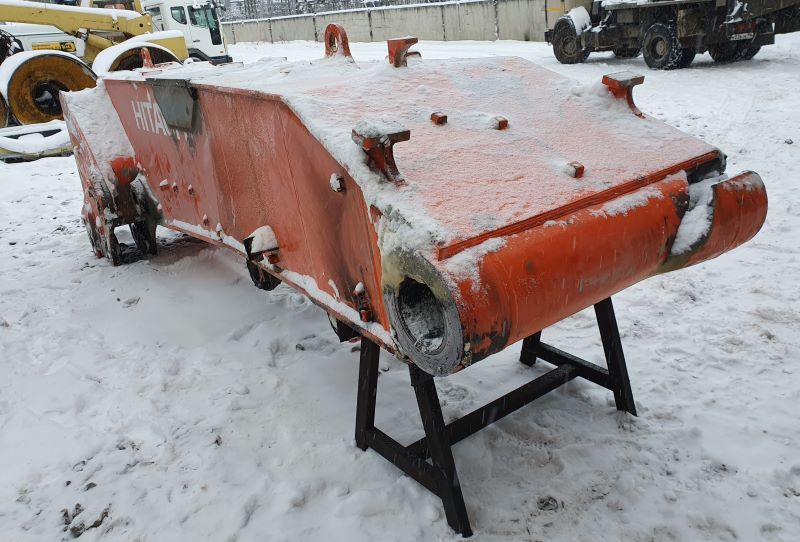

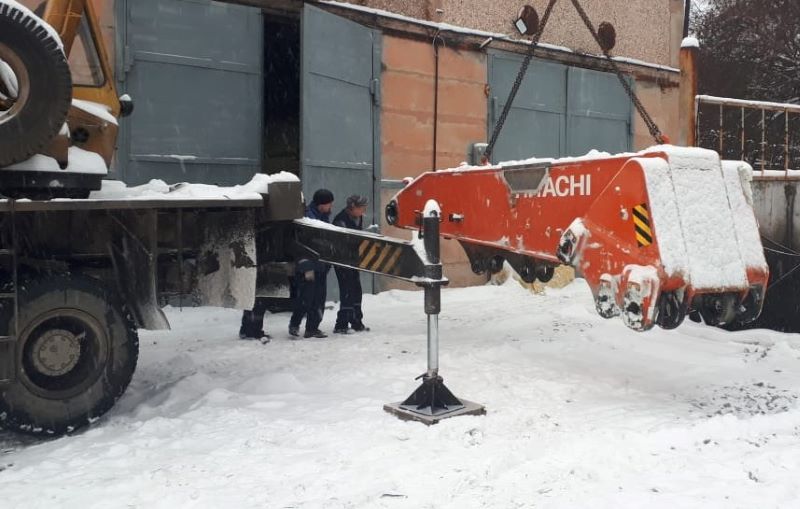

Поломка части силовой гильзы в оголовке стрелы под палец крепления к раме экскаватора.

При этом внешне вторая сторона не пострадала.

План работ

Внешний осмотр, дефектовочные работы.
Разработка технологии ремонта металлоконструкции стрелы экскаватора.
Расчет предварительной стоимости и сроков ремонта.
Согласование стоимости и сроков ремнта стрелы с Заказчиком.

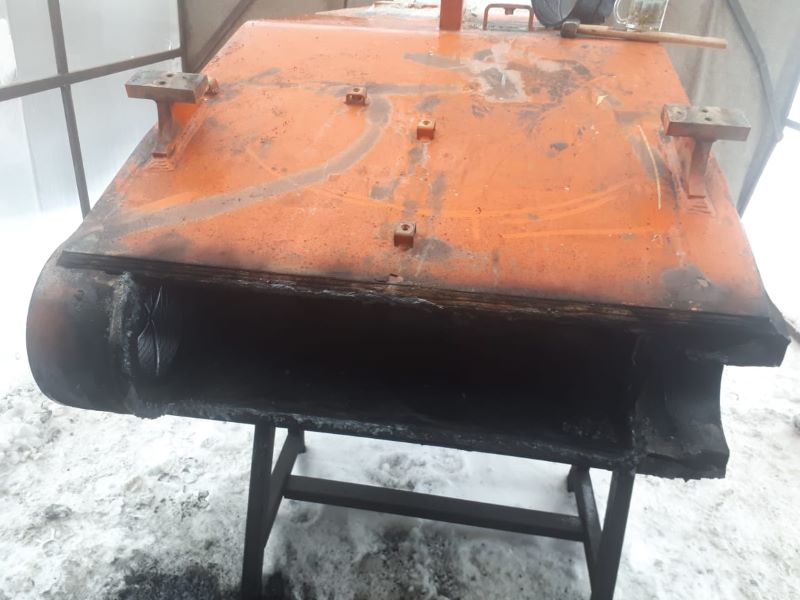

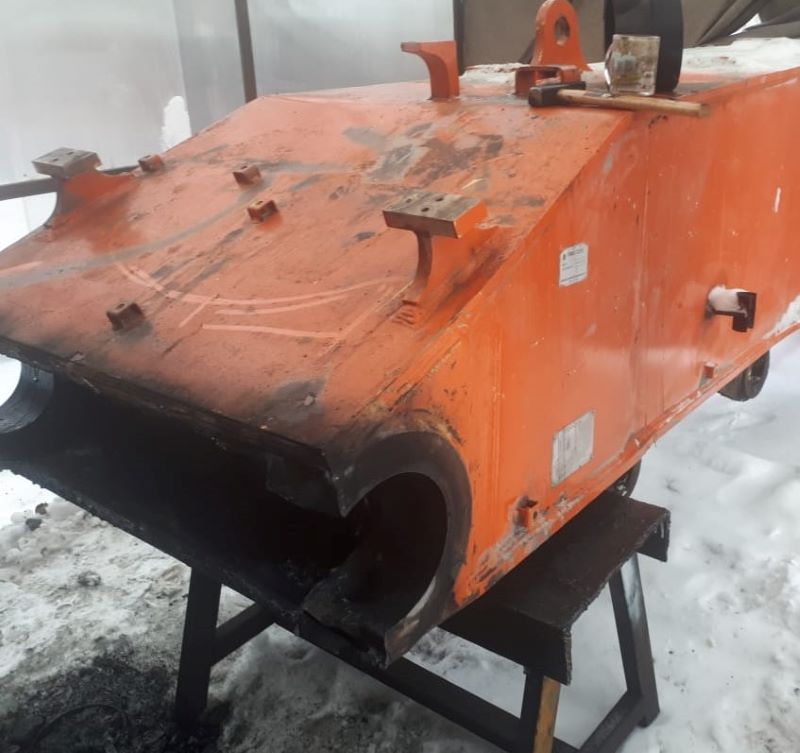

Вскрытие верхнего силового листа стрелы.
Дефектовочные работы, уточнение технологии ведения ремонта.
Согласование уточненной цены ремонта стрелы.

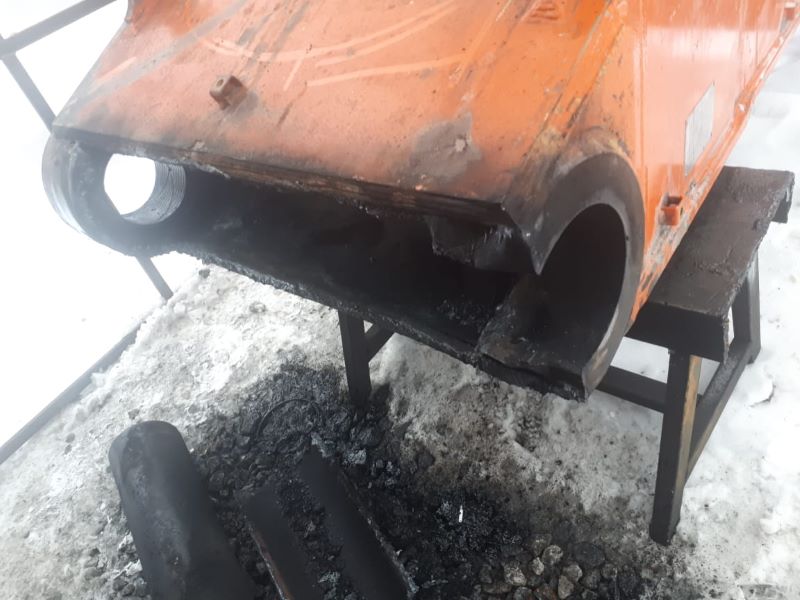

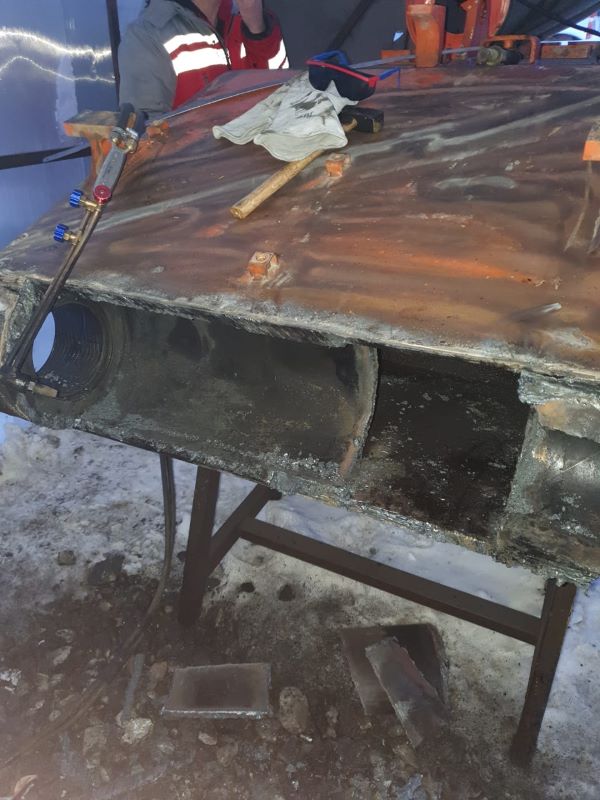

Вырезание силовой гильзы оголовка стрелы.
Зачистка боковых листов, посадочных мест под монтаж силовой гильзы.

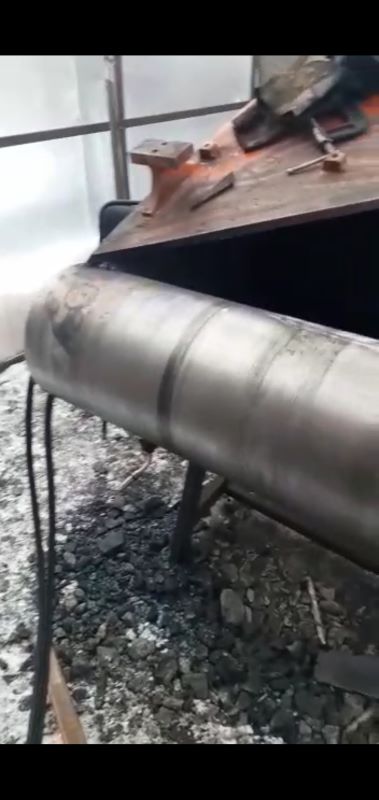

Изготовление новой силовой гильзы с увеличенным диаметром.
Подготовка и сборка технологической оснастки для установки силовой гильзы.
Монтаж силовой гильзы.
Демонтаж техоснастки.

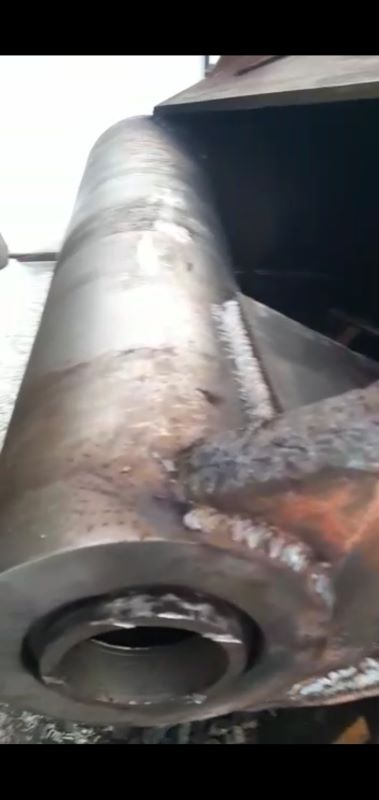

Проварка, обработка сварочных швов.
Монтаж внутренних дополнительных усилителей.
Монтаж верхнего силового листа.
Покраска сварочных мест для защиты от коррозии.
Сдача Заказчику.

Трудности с которыми мы столкнулись

изначально, при внешнем осмотре была разработана упрощенная технология ремонта, однако после вскрытия и дефектовки, технология ремонта была пересмотрена;
при внешнем осмотре отсутствовали видимые повреждения другой стороны оголовка стрелы (левой), однако при вскрытии обнаружились трещины и в левой части оголовка стрелы;
из-за отсутствия заготовки силовой гильзы необходимой длины у Поставщиков (большие сроки поставки) нами было принято решение изготовление силовой гильз из 2-х частей, с последующей стыковкой.

Выводы

На основании вскрытия оголовка стрелы и дальнейшей экспертизы, нашими специалистами были установлены и доведены до сведения Заказчика причины поломки металлоконструкции стрелы. Заказчиком был проведен дополнительный инструктаж машинистов-операторов экскаваторов для предотвращения дальнейших поломок.

Компания "ТГМ-сервис ЕК" производит все виды ремонта стрел экскаваторов

Наши преимущества

огромный опыт ремонта;
долгосрочное партнерство с поставщиками запасных частей;
собственная территория с ремонтной базой;
прозрачная система ценообразования;
информирование Заказчика об этапах прохождения ремонта;
работа по договору с выполнением гарантийных обязательств;
собственный парк механических станков;
разумные сроки;
гарантия качества работ.

Еще больше фото и видео работ у нас в Инстаграмм

https://instagram.com/tgmservis

#тгмсервис

Ремонт стрел спецтехники, экскаваторов

Причина поломки - нарушение условий эксплуатации. Тяжелые карьерные экскаваторы подвержены огромным динамическим и статическим нагрузкам. Надежность техники во многом зависит от умения оператора.

стоимость:

395 т.р. с НДС
